識別機の故障 5000円を読み込まない

ERD-20Q識別機の修理HEADLINE

5000円を読み込まない!


   NB-4W2の両替機 ユニット

お客様の依頼は5000円札を読み込まない!

今回ご依頼頂いた案件は5000円のみ、お札を読み込まないといったご相談でした!

このような案件はビルバリを交換するとほとんどが問題解決ですが・・・今回は、少し違うみたいです。

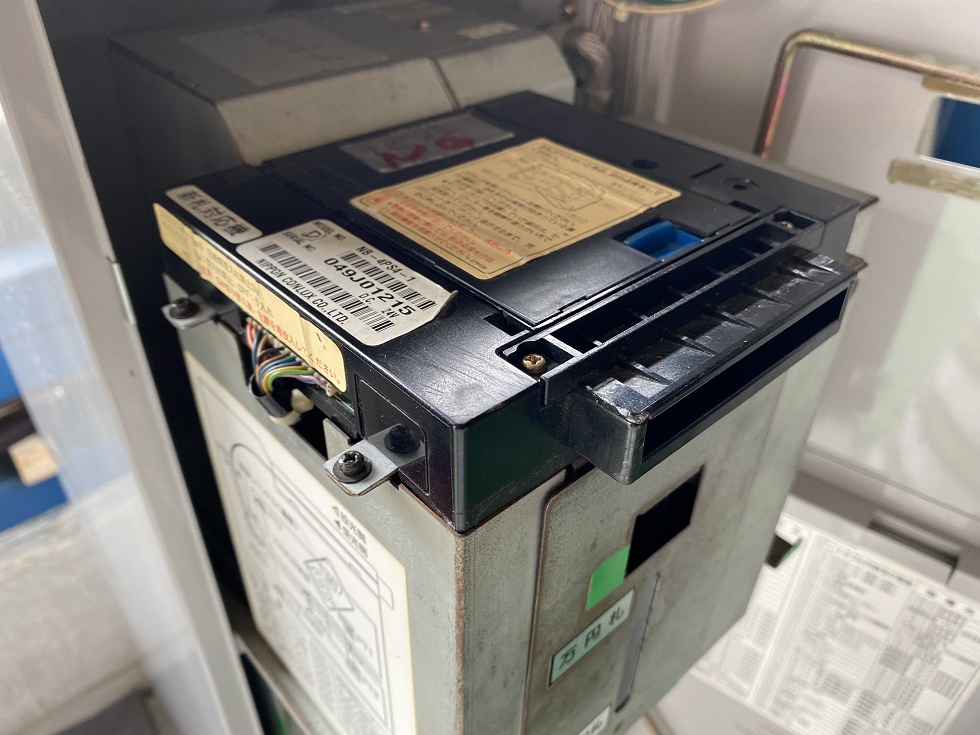

さっそく、問題があるビルバリをチェッカーでテストします。

繰り返しテストした結果ビルバリは、やはり問題なしです。




ビルバリを換えても5000円だけ受付ない?

   パチンコ設備の修理相談はお電話で!

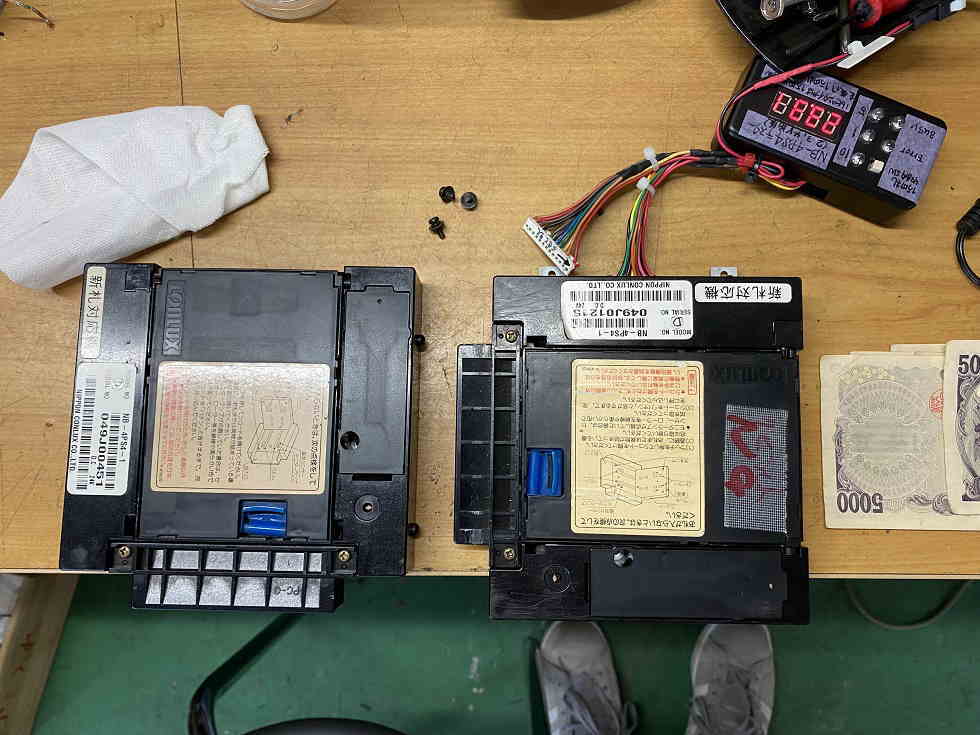

正常なビルバリを何台か組み換えて試してみましたが・・・どれもダメです!なぜでしょうか?

他の、ERD-20Qに5000円だけを受け付けないビルバリをセットすると問題なく5000円を読み込んでくれます。・・・・????

原因は、ビルバリ(識別機)ではないと判断しました。

入金ユニット、出金ユニット、電源部をテストしてみますが、どれも異常なさそうです。




断線が原因では?

   両替機の修理配線一覧 どうやら、5000円を受け付けた際に信号がアウトプットされてないのでは?という結論になりました

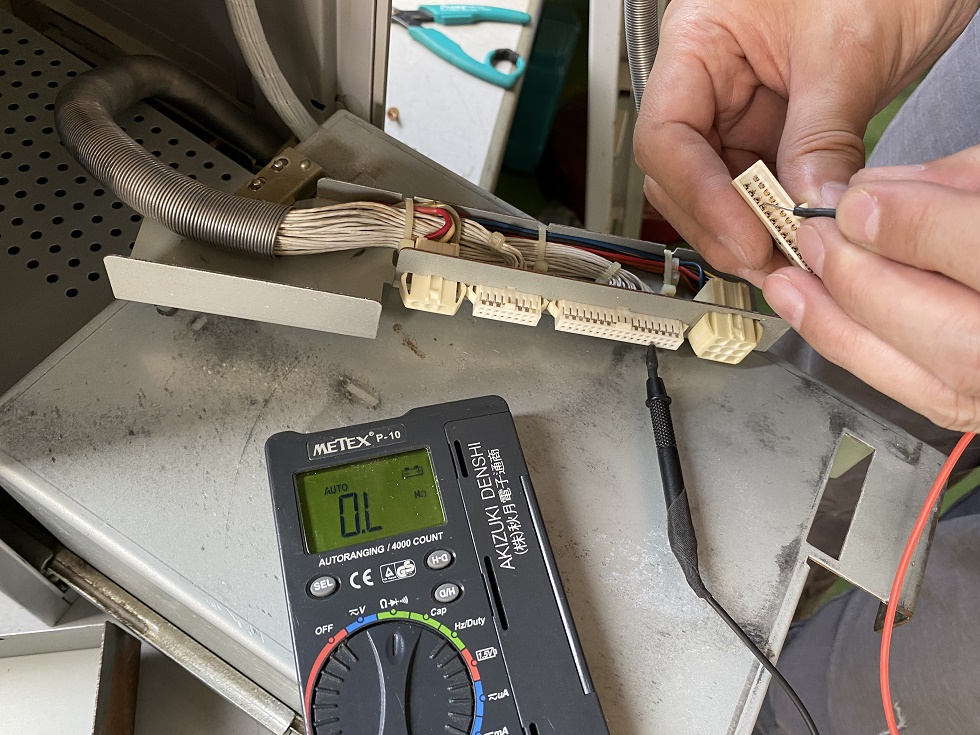

さっそく、テスターで導通テストを行います。
断線がないかケーブルを一つ一つ確認していきます

テストしてると導通してない配線が一つ出てきました!

「これかな?」
このピンから出てる配線になんらかの原因がありそうです。




ケーブルをテストしてると

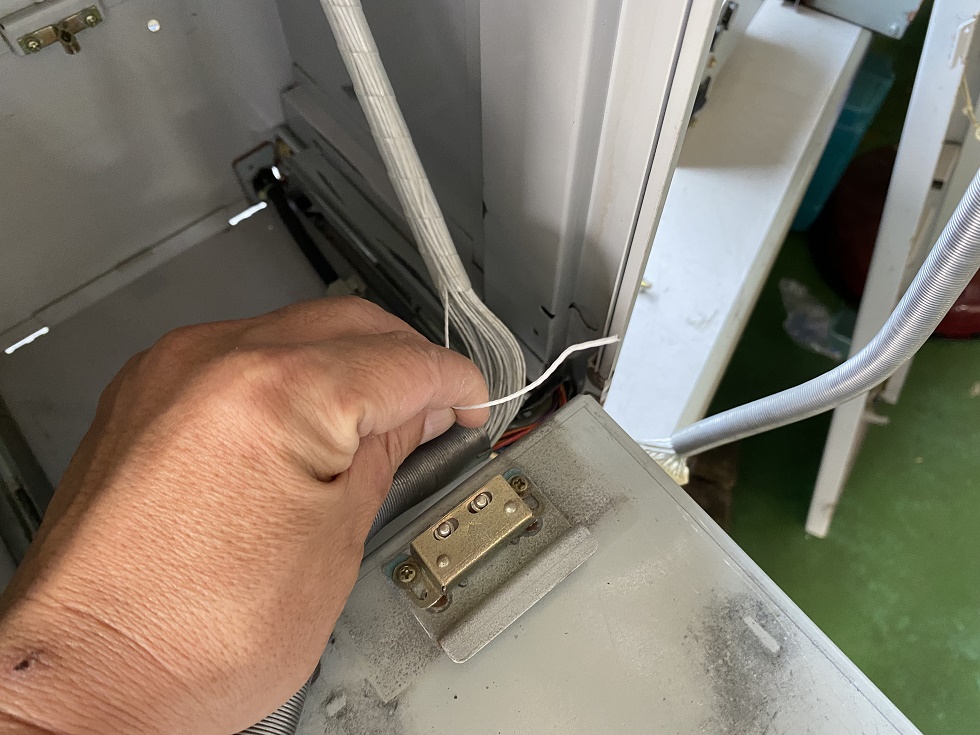

   パチンコ設備の修理相談はお電話で! 異常があったケーブルを手繰っていくと、一本の選がスルスルっと抜けてしまいました。

原因はこれです。

間違いないでしょう!

蛇腹の中に入ってる配線なので、どうして途中で切れたのか不思議ですが・・・・


原因の特定できました。

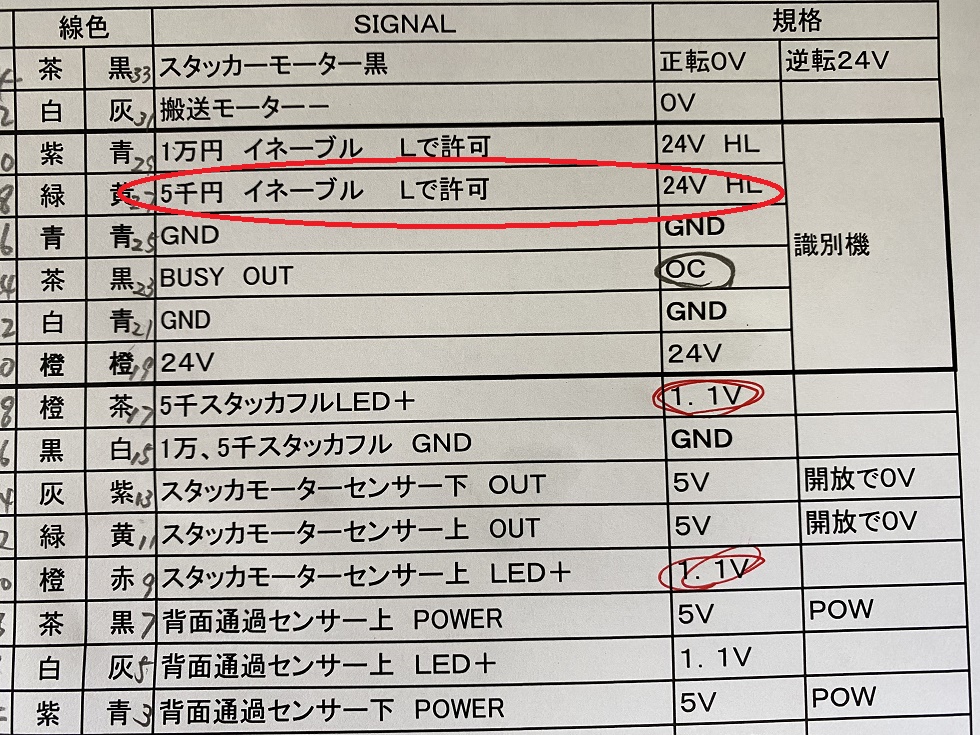

   パチンコ設備の修理相談はお電話で! 左の表を使ってどのピンがなんの信号をやり取りしてるか改めて確認します。

赤○で囲ってある部分です。

導通してない配線と表が一致しました。

これで、間違いないと思います。





断線した配線をジョイントする!

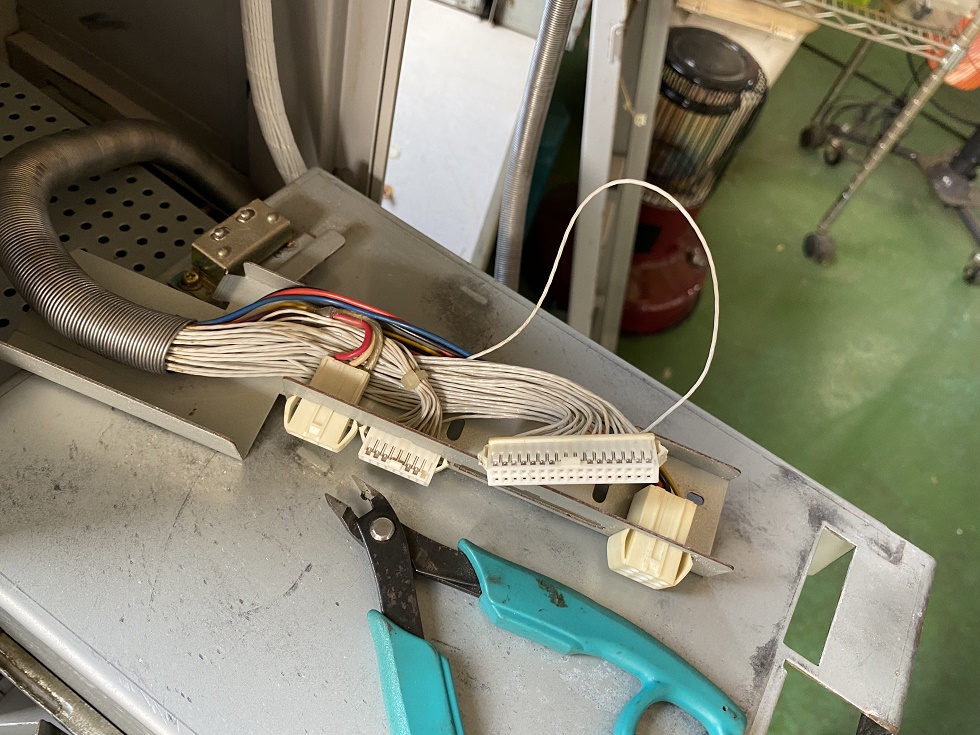

   パチンコ設備の修理相談はお電話で! 断線した配線が特定できたので、さっそく本体から束になった配線一式を取り出して、線を繋ぎます。

ジョイントも問題なく終わり本体にセットしたら
動作のテストです。



まとめ

   パチンコ設備の修理相談はお電話で! 5000円の読込が悪いといった修理依頼はよくあります。

ほとんどが、識別機(黒い部分)を交換すると問題なく使えるのですが、今回は正常な識別機に交換しても問題は解決しませんでした。

滅多にないことですが、識別機から出てる配線が途中で切れてるといった珍しい案件です。

配線は鉄のジャバラで覆われているので、途中で切れるといった事は、まずないのですが・・・

今回はテスターで断線を探し出すことが出来ました。修理後、お客さんに電話をして確認したところ屋外で両替機を使ってると、ご回答を頂きました。内部の至る所に錆があって基板も錆が浸食しています。結構な箇所を交換しないとお客様にお返し出来ないので・・・今回は2台修理依頼をいただいたので、1台分を御値引して1台は部品取りとして買取を致します。
